我公司生產的SRZ和SRL型螺旋翅片式散熱器，主要用於幹燥係統中空氣加熱，是熱風裝置中的主要設備，散熱器采用的熱介質可以是蒸汽或熱水，也可用導熱油，蒸汽的工壓力一般不超過0.8Mpa，熱空氣的溫度在150℃以下。
      翅片式散熱器主要由空氣流向間的三排並列螺旋翅片式管束組成，SRZ型散熱翅片管束的加工工藝是把0.5ⅹ10毫米的鋼帶用機械繞片方法，繞在18毫米無縫鋼管上，然後進行熱鍍鋅，也可以用不鏽鋼及不鏽鋼帶製成不鏽鋼散熱器，SRL散熱器則是用鋼管和鋁帶軋製的翅片散熱器，其單位長度的散熱麵積比SRZ型的更大。

      因采用機械繞片，散熱翅片與散熱管接觸大而緊，傳熱性能良好、穩定，空氣通過阻力較小，蒸汽或熱水流經鋼管管內，熱量通過緊繞在鋼管上翅片傳給經過翅片間的空氣，達到加熱和冷卻空氣的作用。

應用

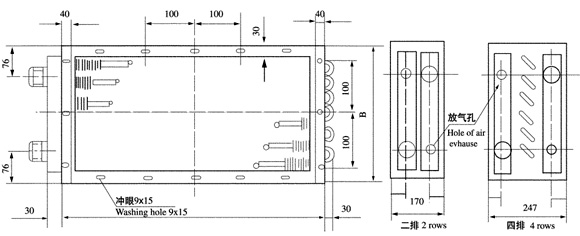

結構示意圖

助片特性				管子特性			每米管長 散熱麵積(米2)	結構計算參數			排列 方式
型式	繞片 片厚	片高	片距	外徑	內徑 (mm)	內截麵(cm2)		筋化 係數	筋通 係數	淨麵化
管外 纏繞	0.3	10	3.2	18	14	1.54	0.64	14.56	15.8	0.53	錯排

技術參數

表麵管數	B(mm)			24	30	42	54	78
				720	870	1170	1470	2070
6	318	散熱麵積(m2) 散熱麵積(m2) 受風表麵積(m2) 通風淨截麵積(m2) 進出管接頭(時) 重量 (kg)	2 4 2/4 2/4 2/4 2/4	4.7 9.4 1.157 0.0863 1 19/34	5.84 11.86 0.196 0.108 1 22/40	8.12 16.24 0.273 0.145 1 28/50
10	474	散熱麵積(m2) 散熱麵積(m2) 受風表麵積(m2) 通風淨截麵積(m2) 進出管接頭(時) 重量 (kg)	2 4 2/4 2/4 2/4 2/4	7.82 15.61 0.253 0.131 1 28/50	9.72 19.44 0.315 0.167 1 33/59	13.56 27.12 0.438 0.233 1 41/73	17.42 34.84 0.563 0.298 1 50/90	25.08 50.16 0.812 0.430 1 72/129
15	669	散熱麵積(m2) 散熱麵積(m2) 受風表麵積(m2) 通風淨截麵積(m2) 進出管接頭(時) 重量 (kg)	2 4 2/4 2/4 2/4 2/4	11.72 23.44 0.372 0.197 2 46/83	14.58 29.16 0.463 0.245 2 53/95	20.34 40.68 0.645 0.342 2 68/122	26.12 52.24 0.828 0.438 2 82/148	37.62 75.24 1.192 0.632 2 111/220
24	1020	散熱麵積(m2) 散熱麵積(m2) 受風表麵積(m2) 通風淨截麵積(m2) 進出管接頭(時) 重量 (kg)	2 4 2/4 2/4 2/4 2/4	18.8 37.6 0.585 0.310 2 57/102	23.32 46.64 0.729 0.386 2 79/142	32.54 65.08 1.016 0.538 2 101/182	41.8 83.6 1.307 0.693 2 122/220	60.20 120.40 1.881 0.998 2 164/295

SRZ型散熱器 SRL型散熱器

技術參數

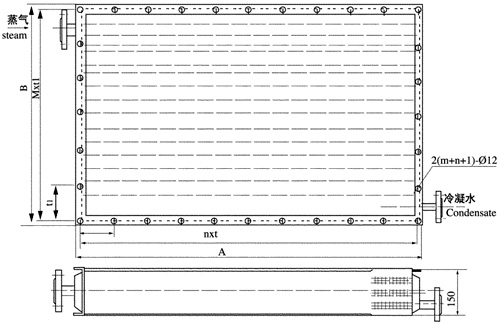

表麵管數	總管數	換熱麵積 (m2)	主要幾何尺寸參數
			A	B	m×t1	n×t1	換熱管 有效長度L(mm)	換熱管 總長度L(mm)
8	23	8	407	660	4×94	6×105	600	540
10	29	12.5	493	798	4×116	7×110	729	669
12	35	18	579	930	5×110	9×100	870	810
14	41	26	665	1070	6×106	10×104	1010	980
16	47	33	751	1210	6×120	10×118	1150	1090
18	53	42	837	1350	8×101	11×120	1290	1230
20	59	54	923	1494	8×111	12×122	1434	1374
22	65	64	1009	1640	10×101	14×115	1580	1550
24	71	75	1095	1772	10×107	15×116	1712	1652
26	77	90	1181	1920	10×115	18×105	1860	1830
28	83	104	1267	2053	12×103	17×119	1993	1963
30	89	118	1353	2189	11×120	17×127	2129	2069

•
