一、設備描述

  臥式真空圓盤幹燥機軸上密集排列著楔型中空槳葉，熱介質導熱油經空心軸流經槳葉，單位有效容積內傳熱麵積很大。傳熱介質通過旋轉接頭，流經殼體夾套及空心攪拌軸，空心攪拌軸依據熱介質的類型而具有不同的內部結構，以保證傳熱效果。在槳葉及夾套通入熱介質加熱的同時，出料口上部同時進行抽濕，增加了設備的幹燥強度。蒸發出來的水份由抽濕風機帶出幹燥機。

  運行時，汙泥通過進料口進入臥式真空圓盤幹燥機，在空心圓盤上推泥板的作用下翻轉、攪拌，不斷更新受熱麵，與盤片和筒體內壁接觸傳熱，濕汙泥受熱之後水分蒸發，同時幹化汙泥由推泥板推向出料口，為了防止汙泥黏附在圓盤上造成汙泥淤積，圓盤之間裝有刮泥板，刮泥板被固定在圓筒外殼上，伸到圓盤之間的空隙中。在熱介質一側，水蒸汽進入幹化機轉子中心軸和盤片內腔加熱盤片，傳遞完熱量後，高溫水蒸汽在圓盤空心內腔中冷凝生成冷凝水，通過冷凝管排出幹化機。

二、工作原理

  槳葉幹燥機已成功地用於食品、化工、石化、染料、汙泥等領域。設備傳熱、冷卻、攪拌的特性使之可以完成以下單元操作：煆燒（低溫）、冷卻、幹燥（溶劑回收）、加熱（融化）、反應和滅菌。攪拌 槳葉同時又是傳熱麵，使單位有效容積內傳熱麵積增大，縮短了處理時間。圓盤槳葉傳熱麵又具有自清潔功能。壓縮--膨脹攪拌功能使物料混和均（jun1）勻。物料沿軸向成"活塞流"運動，在軸向區間內，物料的溫度、濕度、混合度梯度很小。

  臥式真空圓盤幹燥機由夾套，單軸轉子和傳動裝置組成。汙泥通過夾套、空心軸和軸上焊接的空心盤片的熱傳到被間接加熱幹化。盤片對汙泥沒有切割，而是通過盤片邊緣的推進攪拌器的作用，對汙泥進行攪拌，不斷更新幹燥麵，從而實現幹燥的目的。

三、設備優勢

2.1、粘性汙泥適應性

  圓盤幹燥機的盤片對汙泥完全沒有切割力，但設有刮泥刀，全可以適應高粘性汙泥，刮泥刀的檢修甚至更換非常便利，費用低；

2.2、耐磨和安全性

  圓盤幹燥機的盤片是結構件，內部有0.3～1.3MP的壓力，盤片對汙泥完全沒有切割力，因此不易磨損，對汙泥的推動和攪拌是靠盤片邊緣的推進攪拌器（小片鋼板，靠螺栓固定在盤片邊緣，非結構件）的作用，更換方便，維修費用低；

2.3、換熱麵積

  圓盤幹燥機可以做到400～500M3的換熱麵積，單台設備處理能力更大；圓盤幹燥機單位換熱麵積的電耗大約是槳葉式幹燥機的1/3～1/4，電耗更低，運行成本低；

2.4、結構簡單

  圓盤幹燥機是單軸，結構簡單，具有自清理作用，防止物料粘壁，故障率和維護費用低；

2.5、物料範圍廣

  使用不同熱介質，既能處理熱敏性物料，又可以處理需高溫幹燥的物料。常用介質有：水蒸汽、導熱油、熱水、冷卻水等。既可連續幹燥，也可以間歇式幹燥，能在很多領域應用；

2.6、粉塵夾帶小

  物料損耗少，環境汙染小；對有汙染的物料或需回收溶劑的工況，可采用閉路循環或真空幹燥。

•

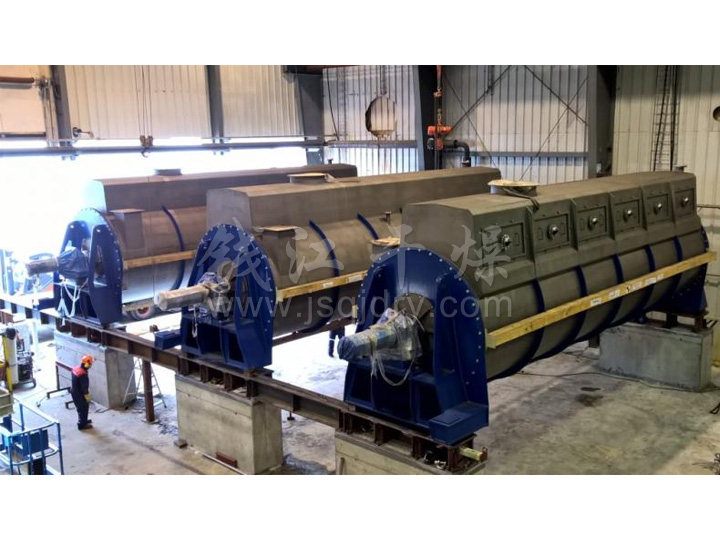

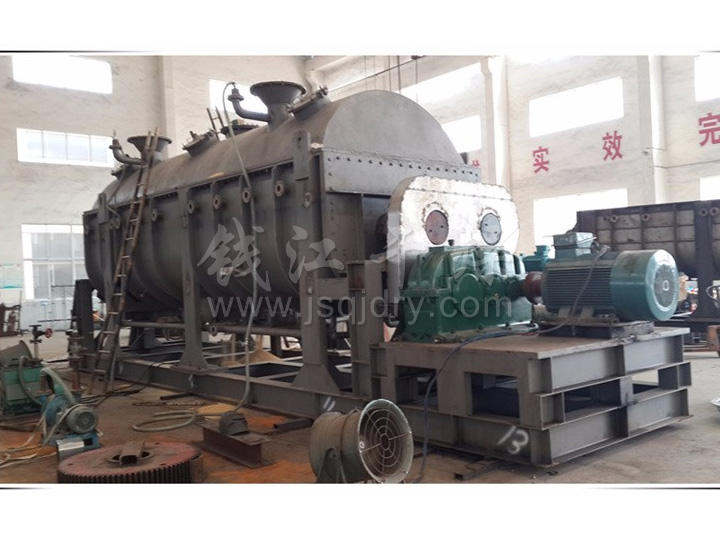

  HKY係列臥式圓盤幹燥機
•
  HKY係列臥式圓盤幹燥機
